สตั๊ดเชื่อมฉายประเภท U3

สตัดเชื่อมแบบฉายภาพประเภท U3 นั้นง่ายต่อการเชื่อมกับพื้นผิวเหล็ก และเกลียวเมตริกนั้นเข้ากันได้อย่างลงตัวกับน็อตมาตรฐาน เหมาะอย่างยิ่งสำหรับการเชื่อมต่อที่รวดเร็วในโครงการโลหะ ซัพพลายเออร์Xiaoguo®ปฏิบัติตามมาตรฐาน IFI 148-1-2002 อย่างเคร่งครัด

แบบอย่าง:IFI 148-1-2002

ส่งคำถาม

รายละเอียดสินค้า

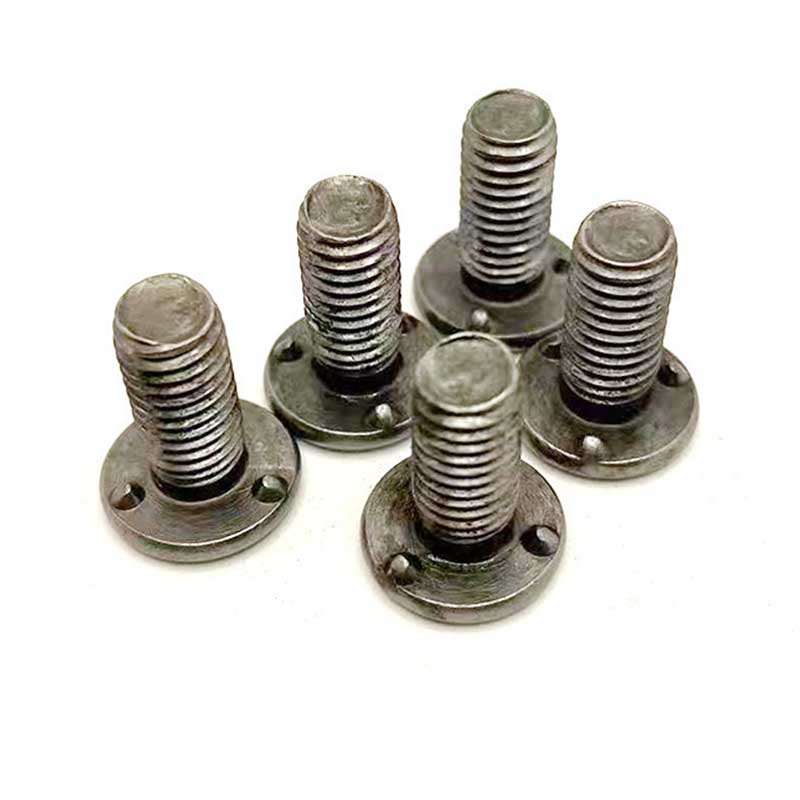

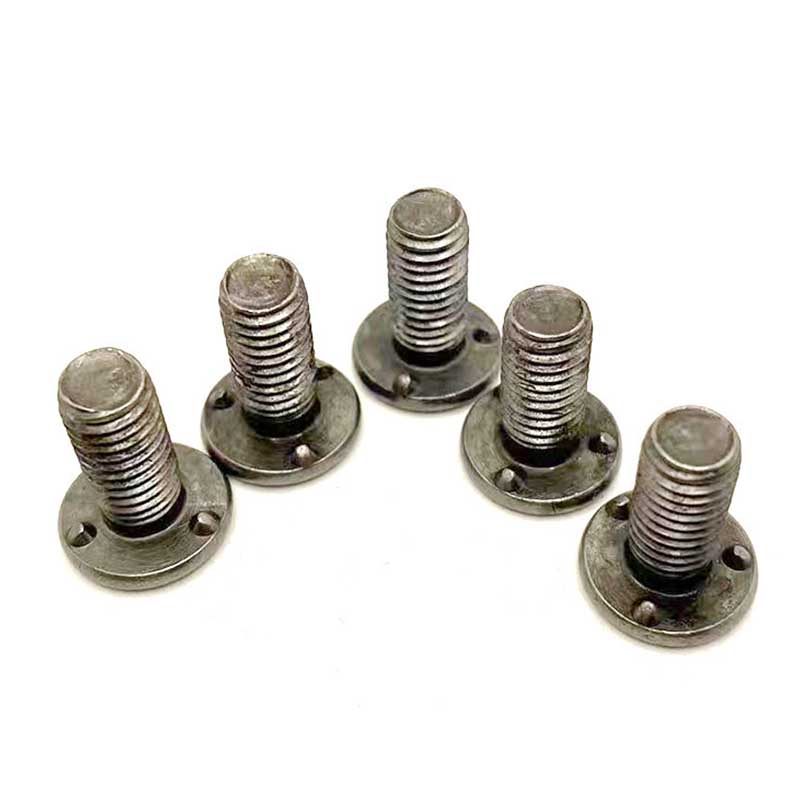

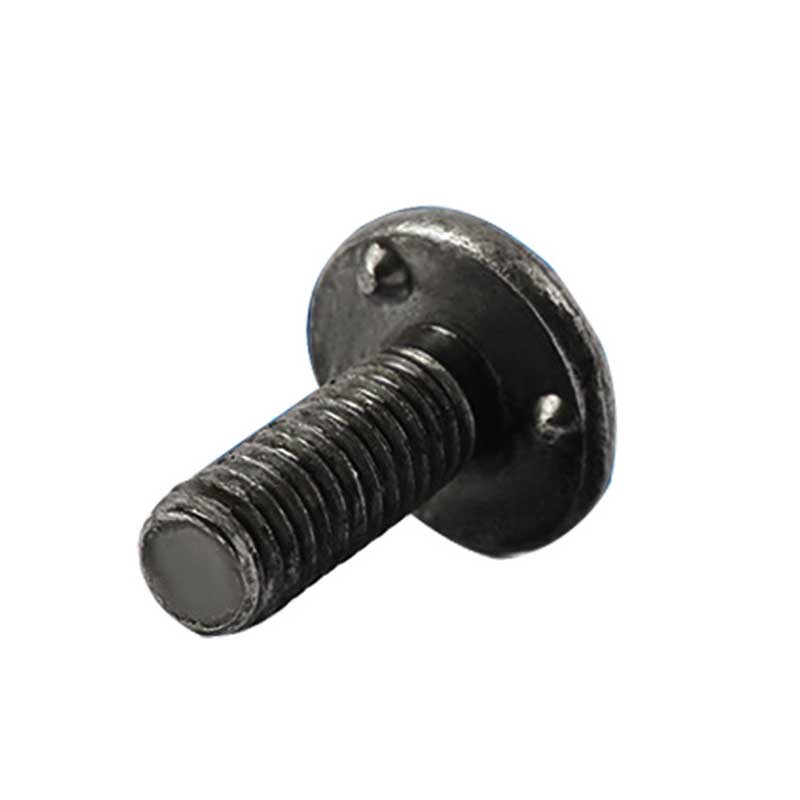

แกนเชื่อมฉายภาพประเภท U3 เป็นส่วนยึดที่ออกแบบมาสำหรับการติดตั้งการเชื่อมโดยเฉพาะ จากรูปลักษณ์ภายนอก มีส่วนยื่นเล็กๆ ที่กระจายอย่างสมมาตรสามจุดใต้หัวของแกนนี้ และส่วนที่ยื่นออกมาทั้งสามนี้เป็นโครงสร้างหลักที่ใช้ในการเชื่อม

การใช้งานและพารามิเตอร์

จันทร์	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
ดีเค แม็กซ์	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
ดีเค มิน	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
เคสูงสุด	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
เค มิน	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
สูงสุด d0	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 ของฉัน	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
ชั่วโมงสูงสุด	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
เอช นาที	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
สูงสุด	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

สตั๊ดเชื่อมแบบฉายภาพประเภท U3 สามารถใช้ยึดชุดสายไฟพ่วงได้ พวกเขาสามารถแก้ปัญหาเคเบิ้ลไทร์ที่ติดอยู่ในชุดสายไฟพ่วงได้ เชื่อมเข้ากับโครงรถพ่วงโดยตรงทุกๆ 12 นิ้ว แหวนเชื่อมแบบวงแหวนจะละลายอย่างทั่วถึงและความเร็วในการเชื่อมรวดเร็ว ตัวยึดชุดสายไฟแบบหนีบยึดอยู่กับแกนโดยไม่จำเป็นต้องเจาะ บนถนนที่ขรุขระ ประสิทธิภาพในการป้องกันแผ่นดินไหวจะดีกว่าแบบยึดติด

หมุดเชื่อมแบบฉายภาพประเภท U3 ใช้สำหรับการสร้างขายึดแผงโซลาร์เซลล์ หากต้องการติดตั้งรางโซลาร์เซลล์บนหลังคาลูกฟูกแบบบางก็สามารถป้องกันการรั่วซึมได้ เชื่อมรางโซลาร์เซลล์ผ่านแผงหลังคาเข้ากับแปด้านล่าง การซีลด้วยความร้อนละลายสามารถป้องกันไม่ให้น้ำซึมเข้าไปได้ ยึดรางนำทางเข้ากับสตั๊ดโดยตรงด้วยสลักเกลียว

หมุดเชื่อมฉายภาพประเภท U3 สำหรับการยึดรางสายพานลำเลียง ไกด์โบลท์บนเฟรมแบบบางหลุดออกมา คุณจึงใช้เสริมเหล็กยึดได้ เชื่อมตามโครงทุกๆ 18 นิ้ว ยึดรางนำเข้ากับสตั๊ดด้วยสลักเกลียว ลดการหยุดทำงานของโรงงานอาหารที่เกิดจากการหลุดของด้าย

การเชื่อม

หมุดเชื่อมแบบฉายภาพประเภท U3 ในระหว่างการเชื่อม ส่วนที่ยื่นออกมาทั้งสามด้านล่างส่วนหัวสามารถสัมผัสกับพื้นผิวของชิ้นงานได้อย่างเต็มที่ ด้วยความร้อนที่เกิดจากกระแสเชื่อม ส่วนที่ยื่นออกมาและชิ้นงานจะหลอมละลายและหลอมรวมเข้าด้วยกันอย่างรวดเร็ว ก่อให้เกิดการเชื่อมต่อที่มั่นคงมาก ซึ่งสามารถทนต่อแรงดึงและแรงเฉือนได้มาก
