น๊อตล็อคแบริ่ง

น็อตล็อคตลับลูกปืน China Xiaoguo® มีช่องที่ออกแบบมาอย่างแม่นยำซึ่งสร้างระยะห่างตามแนวแกนที่ละเอียดมากเมื่อประกอบส่วนประกอบของตลับลูกปืนเข้าด้วยกัน เพื่อให้ได้สภาพการผสมพันธุ์ที่เหมาะสมที่สุด กระบวนการผลิตน็อตล็อคแบริ่งที่ผลิตโดยโรงงานในประเทศจีนนั้นมีความแม่นยำอย่างยิ่ง

ส่งคำถาม

รายละเอียดสินค้า

วิธีการเลือกขนาดที่เหมาะสม?

เพื่อให้แน่ใจว่าสามารถใช้น็อตล็อคลูกปืนได้อย่างเหมาะสม แนะนำให้เลือกจุดต่อไปนี้:

(1) กำหนดข้อมูลจำเพาะของเธรด: นี่คือข้อกำหนดเบื้องต้นเบื้องต้น สำหรับระบบเมตริก อ้างอิงถึงค่า M สำหรับระบบจักรวรรดิ อ้างอิงถึงหน่วยนิ้ว [หมายเหตุ: ผลิตภัณฑ์ นี้ใช้ สกรู เกลียวละเอียด เท่านั้น เมื่อเลือก ต้องแน่ใจว่าได้ตรวจสอบระยะพิทช์ (เช่น M16 × 1.5) เพื่อหลีกเลี่ยงการเลือกสเปคเกลียวหยาบ]

(2) ตรวจสอบขนาดกุญแจ: ตรวจสอบเส้นผ่านศูนย์กลางภายนอก (dk) และความหนา (m) เพื่อให้แน่ใจว่าน็อตมีพื้นที่การติดตั้งเพียงพอภายในอุปกรณ์

(3) กำหนดมาตรฐาน: ระบุมาตรฐานของผลิตภัณฑ์อย่างชัดเจน เช่น "National Standard GB/T 812" หรือ "German Standard DIN 981" เพื่อให้แน่ใจว่าทุกมิติมีความคลาดเคลื่อนและความแม่นยำที่ต้องการ

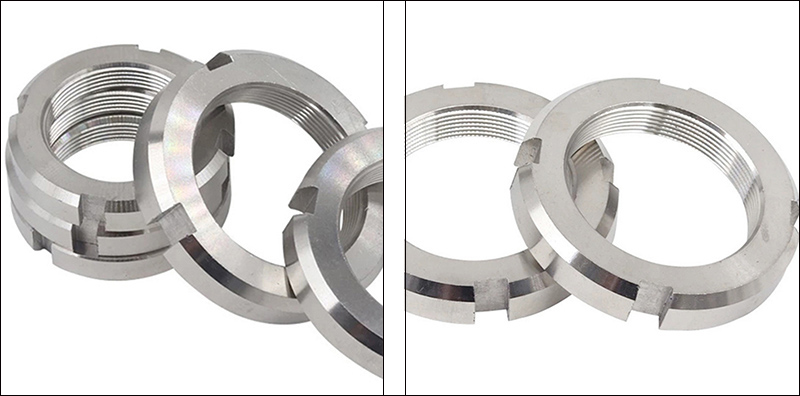

Bearing Lock Nut

จันทร์	M3.5	ม4	ม5	ม6	ม8	ม10	ม12	ม14	ม16	ม18	ม20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
สูงสุด	7	8	9	11	14	18	21	24	26	29	32
ดีเค ขั้นต่ำ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
เคสูงสุด	3	3.5	4.2	5	6.5	8	10	11	12	13	14
กิโลนาที	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ยังไม่มีนาที	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
สูงสุด	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ทีนาที	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
สูงสุด	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

คำอธิบายโดยละเอียดของพารามิเตอร์หลัก

เมื่อเลือกขนาดของน็อตล็อคแบริ่ง โปรดใส่ใจเป็นพิเศษกับพารามิเตอร์หลักต่อไปนี้:

(1) ข้อกำหนดเกลียว (D×P): ระบุเส้นผ่านศูนย์กลางระบุ (D) และระยะพิทช์ (P) ของเกลียว

ตัวอย่างเช่น ใน M16×1.5 M16 แสดงถึงเส้นผ่านศูนย์กลางระบุ 16 มม. และ 1.5 แสดงถึงระยะพิทช์ 1.5 มม.

(2) เส้นผ่านศูนย์กลางภายนอก (dk): ขนาดภายนอกสูงสุดของน็อต ซึ่งกำหนดพื้นที่ขั้นต่ำที่จำเป็นสำหรับการติดตั้ง

(3) ความหนา (ม.): ความสูงตามแนวแกนของน็อต ซึ่งส่งผลต่อแรงล็อคและความแข็งแรงของแขน

(4) จำนวนช่อง (n) / ความกว้างของช่อง (b) / ความลึกของช่อง (t): พารามิเตอร์ทางเรขาคณิตสำหรับการเซาะร่อง ซึ่งจะต้องตรงกับขนาดของเครื่องมือระดับมืออาชีพที่เกี่ยวข้อง (ประแจตะขอและหมุดเปิด/แหวนล็อค)

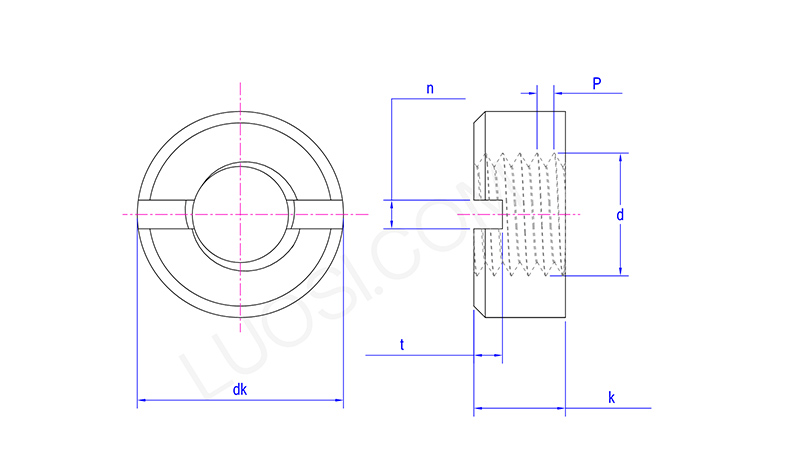

Bearing Lock Nut

ข้อมูลจำเพาะทั่วไป อ้างอิงด่วน

ต่อไปนี้เป็นข้อมูลข้อกำหนดมาตรฐานที่ใช้กันทั่วไปบางส่วน:

ใช้น็อตล็อคแบริ่ง GB/T 812-1988 (เมตริก) เป็นตัวอย่าง:

สเปคเกลียว: D × P	เส้นผ่านศูนย์กลางภายนอก: dk (มม.)	ความหนา: ม. (มม.)	จำนวนช่อง: n	ความลึกของช่อง: t (มม.)
ม10*1	22	8	4	2.6
ม12*1.25	25	8	4	2.6
ม14*1.5	28	8	4	2.6
ม16*1.5	30	8	4	3.1
ม18*1.5	32	8	4	3.1
ม20*1.5	35	8	4	3.1
