น็อตเพลา

การออกแบบสล็อตของXiaoguo® น๊อตเพลาแบบกำหนดเองที่ผลิตในประเทศจีนถูกสร้างขึ้นมาโดยเฉพาะเพื่อให้เข้ากันได้กับเครื่องมือเฉพาะ การเลือกน๊อตเพลาใหม่ล่าสุดจะช่วยเพิ่มประสิทธิภาพในการประกอบอย่างมาก ทำให้การติดตั้งและถอดชิ้นส่วนสะดวกมาก

ส่งคำถาม

รายละเอียดสินค้า

วิธีการเลือกการรักษาพื้นผิวที่เหมาะสม?

การเลือกการรักษาพื้นผิวสำหรับน็อตเพลานั้นขึ้นอยู่กับสภาพแวดล้อมการใช้งาน งบประมาณ และข้อกำหนดด้านประสิทธิภาพเป็นหลัก

(1) ลำดับความสำคัญด้านงบประมาณ สภาพแวดล้อมภายในอาคารที่แห้ง: ตัวเลือกที่ต้องการคือการชุบสังกะสีด้วยไฟฟ้า

(2) สภาพภายนอกที่รุนแรง / ความต้านทานการกัดกร่อนสูง: ตัวเลือกที่ต้องการคือการชุบสังกะสีแบบจุ่มร้อนหรือการชุบนิเกิลแบบไม่ใช้ไฟฟ้า

(3) ตัวยึดที่มีความแข็งแรงสูง (เกรด 10.9 ขึ้นไป): ต้องเลือกกระบวนการที่ไม่มีความเสี่ยงต่อการเกิดการเปราะของไฮโดรเจน เช่น Dacromet หรือการชุบสังกะสีด้วยกลไก

(4) สำหรับรองพื้นเคลือบหรือเพื่อลดแรงเสียดทาน: เลือกฟอสเฟต

(5) ข้อกำหนดลักษณะเฉพาะ: สำหรับเอฟเฟกต์การขัดเงากระจก สามารถเลือกการชุบโครเมี่ยมได้ เพื่อให้มีสีดำบริสุทธิ์และมีลักษณะหนาแน่น จึงสามารถเลือกสีดำแบบอิเล็กโตรโฟเรติกได้

(6) ข้อกำหนดการทำงานพิเศษ (ทนต่ออุณหภูมิสูง / ป้องกันการเกาะติด): เลือกการเคลือบเทฟลอน

(7) มุ่งมั่นอย่างมากในการปกป้องสิ่งแวดล้อม: เราให้ความสำคัญกับการใช้กระบวนการที่เป็นมิตรต่อสิ่งแวดล้อมใหม่ๆ เช่น การเคลือบ Dacromet ที่ปราศจากโครเมียม และการชุบสังกะสีแบบจุ่มร้อน

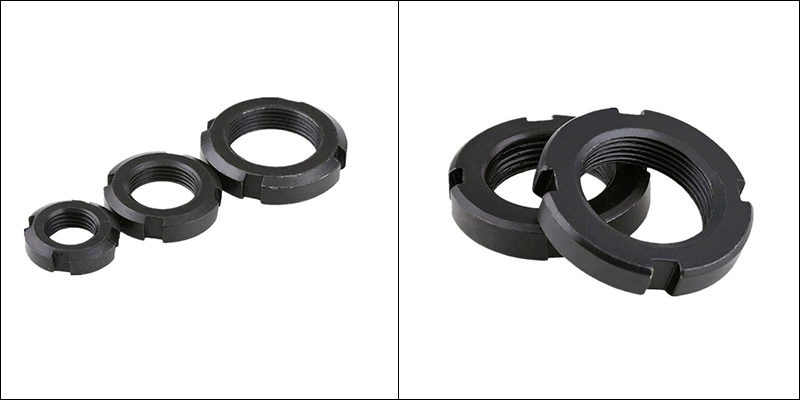

Shaft Nut

คุณสมบัติการออกแบบโครงสร้าง

น็อตเพลาได้รับการออกแบบอย่างแม่นยำในแง่ของโครงสร้าง คุณสมบัติการออกแบบส่วนใหญ่อยู่ที่ลักษณะของเกลียว กลไกการล็อค และรูปทรง

(1) การออกแบบด้าย

มันทำหน้าที่เป็นรากฐานสำหรับน็อตเพลาและมีความสำคัญอย่างยิ่งต่อการรับรองความแข็งแรงและความแม่นยำของการเชื่อมต่อ

เกลียวละเอียด: น็อตเพลาทั้งหมดมีเกลียวละเอียด มุมเกลียวของ เกลียว ละเอียด มีขนาดเล็ก ซึ่งรับประกันประสิทธิภาพการล็อคตัวเองที่ดีเยี่ยม เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องรับโหลดแบบไดนามิก

ความคลาดเคลื่อนความแม่นยำสูง: เกลียวภายในของน็อตมักจะผลิตตามมาตรฐาน ISO 965-2 6H หรือ 5H ในขณะที่เกลียวเพลาผสมพันธุ์แนะนำให้ใช้ค่าความคลาดเคลื่อน 6g

(2) กลไกป้องกันการคลายและล็อค

นี่คือแกนหลักของฟังก์ชัน "ล็อค" ของน็อต ซึ่งต้านทานแรงสั่นสะเทือนและการกระแทกได้อย่างมีประสิทธิภาพ

ประเภท Slotted: นี่คือการออกแบบที่คลาสสิกที่สุด สามารถป้องกันการคลายตัวได้โดยการตัดเฉือนช่องรัศมี 4 ถึง 8 ช่องที่วงกลมด้านนอกของน็อต

สกรูล็อคแนวแกน: การออกแบบนี้รวมสกรูล็อคเข้ากับตัวน็อต รูปแบบทั่วไปประกอบด้วยสกรู 3, 4 หรือ 8 ตัวที่กระจายเท่าๆ กัน เพื่อให้แน่ใจว่าแรงล็อคจะกระจายสม่ำเสมอ

การหนีบการเปลี่ยนรูปแบบยืดหยุ่น: นี่คือการออกแบบที่มีความแม่นยำสูง ตัวน็อตหลักมีโครงสร้าง "ไดอะแฟรมยืดหยุ่น" หรือ "เมมเบรน" เมื่อขันสกรูให้แน่น เมมเบรนจะเกิดการเปลี่ยนรูปแบบยืดหยุ่นที่ควบคุมได้ ส่งผลให้เกิดแรงเสียดทานตามเส้นรอบวงเต็ม 360°

การล็อคฐานแกนและฟัน: แรงล็อคของประเภทการล็อคตามแนวแกนจะขนานกับแกนของเกลียว ประเภทการล็อคฐานฟันจะสัมผัสกับฐานเกลียว (ที่มุมประมาณ 30°) ผ่านกลไกการล็อค ซึ่งสามารถป้องกันการเสียรูปของตัวน็อตได้อย่างมีประสิทธิภาพ

(3) การออกแบบรูปทรง

การออกแบบภายนอกเป็นตัวกำหนดความง่ายในการติดตั้ง พื้นที่ปฏิบัติงาน และความสะดวกในการบำรุงรักษา

ตัวเครื่องหลักแบบวงกลม: การออกแบบตัวเครื่องหลักแบบวงกลมหลีกเลี่ยงการรบกวนในการหมุนได้อย่างมีประสิทธิภาพ

ส่วนต่อประสานเครื่องมือพิเศษ: ช่อง: ส่วนใหญ่ใช้ร่วมกับประแจรูปตะขอ

พื้นผิวด้านปลาย: มีรูที่ออกแบบบนพื้นผิวด้านท้าย ซึ่งสามารถขันให้แน่นได้โดยใช้ประแจปลั๊กหรือแท่งทรงกระบอก

การออกแบบเอียง: ตามมาตรฐาน (เช่น DIN 981) น็อตเพลามักจะมีมุมเอียง 30° ซึ่งช่วยนำทางแหวนรองล็อคและทำให้ใส่ได้พอดีระหว่างการติดตั้งได้ง่ายขึ้น

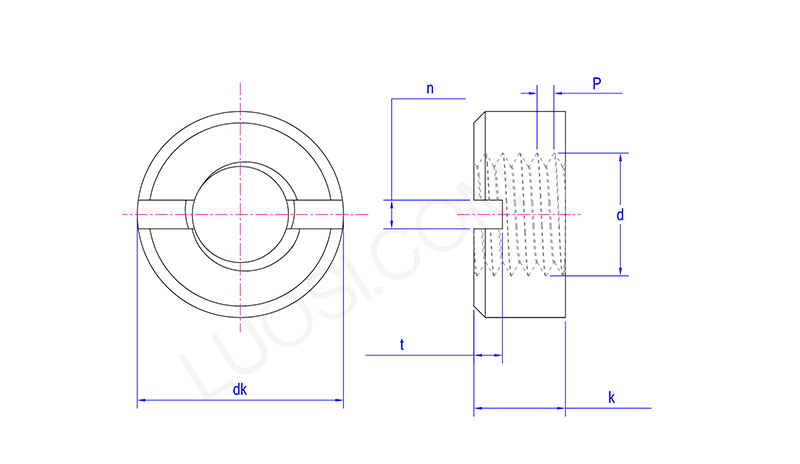

Shaft Nut

จันทร์	M3.5	ม4	ม5	ม6	ม8	ม10	ม12	ม14	ม16	ม18	ม20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
สูงสุด	7	8	9	11	14	18	21	24	26	29	32
ดีเค ขั้นต่ำ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
เคสูงสุด	3	3.5	4.2	5	6.5	8	10	11	12	13	14
กิโลนาที	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ยังไม่มีนาที	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
สูงสุด	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ทีนาที	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
สูงสุด	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
