น็อต DIN 1804

ซัพพลายเออร์และผู้ผลิตในจีน Xiaoguo® เชี่ยวชาญด้านน็อต DIN 1804 ที่สามารถนำกลับมาใช้ใหม่ได้ ผลิตภัณฑ์มีความคุ้มค่าสูงและสามารถลดต้นทุนการบำรุงรักษาในระยะยาวได้อย่างมีประสิทธิภาพ หากคุณซื้อน็อต Bulk DIN 1804 คุณจะได้รับราคาที่ดีกว่า

ส่งคำถาม

รายละเอียดสินค้า

เครื่องมือติดตั้ง

แม้ว่าน็อต DIN 1804 จะมีโครงสร้างที่เรียบง่าย แต่การติดตั้งที่ถูกต้องก็เป็นกุญแจสำคัญในการรับรองประสิทธิภาพการล็อค

(1) เครื่องมือหลัก: ประแจแบบตะขอ (ต้องใช้) มาตรฐานทั่วไปคือ DIN 1810

มีหลากหลายรูปแบบ:

1) ชนิดคงที่พร้อมจมูกที่ยกขึ้น: เป็นไปตามมาตรฐาน DIN 1810 เป็นตัวเลือกมาตรฐานที่ใช้กันอย่างแพร่หลายที่สุด

2）แบบบานพับ/แบบปรับได้: เครื่องมือหนึ่งครอบคลุมคุณสมบัติหลายประการ เหมาะสำหรับสถานการณ์ที่มีสภาพการทำงานแปรผัน

3）ประเภทชุดอุปกรณ์: เช่นชุด 8 ชิ้นที่มีข้อกำหนดต่างๆ อำนวยความสะดวกในการจัดการและการใช้งานแบบรวมศูนย์

(2) เครื่องมือเสริม: ประแจแรงบิด: เพื่อให้ควบคุมแรงล็อคได้อย่างแม่นยำ ประแจแบบตะขอหลายตัวได้รับการออกแบบให้มีอินเทอร์เฟซแบบลิ้นสี่เหลี่ยมที่สามารถเชื่อมต่อกับประแจแรงบิดได้ (3) อุปกรณ์เสริมป้องกันการคลายตัว: เพื่อให้ได้ผลป้องกันการคลายตัว น็อตจะต้องจับคู่กับอุปกรณ์ป้องกันการคลายตัวที่เกี่ยวข้อง เช่น แหวนล็อคหรือกาวล็อคเกลียว

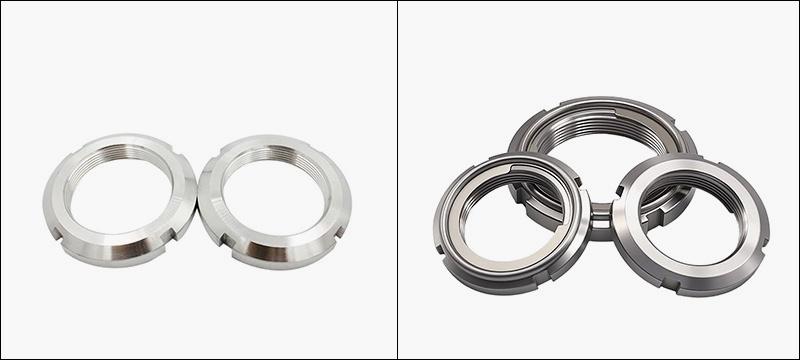

DIN 1804 Nut

ขั้นตอนการติดตั้ง

(1) การเตรียมการก่อนการติดตั้ง

ยืนยันข้อกำหนด: ตรวจสอบให้แน่ใจว่าข้อกำหนดเกลียวของน็อต DIN 1804 สอดคล้องกับข้อกำหนดของเพลา

การตรวจสอบการทำความสะอาด: ทำความสะอาดเพลา เกลียวน็อต และพื้นผิวข้อต่อกุญแจอย่างละเอียด และตรวจสอบเสี้ยนหรือความเสียหาย

ตรวจสอบพื้นผิวรับน้ำหนัก: ระหว่างการติดตั้ง ด้านข้างของน็อตที่มีพื้นผิวที่กลึงอย่างประณีตจะต้องหันไปทางตลับลูกปืนหรือหน้าส่วนท้ายของชิ้นงาน

(2) การกระชับครั้งแรก

การใส่ด้วยมือ: จัดตำแหน่งน็อตให้ตรงกับปลายเพลาไว้ล่วงหน้า จากนั้นจึงใส่ด้วยมือ 2 ถึง 3 รอบ

(3) อุปกรณ์ป้องกันการคลายตัว

ติดตั้งแหวนล็อคตามรูปแบบป้องกันการคลาย (ลิ้นด้านในควรอยู่ในแนวเดียวกับร่องสลักบนเพลา) หรือใช้กาวล็อคเกลียว

(4) การขันครั้งสุดท้าย

สอดจมูกที่ยื่นออกมาของประแจตะขอเข้าไปในร่องของน็อตอย่างระมัดระวัง (โปรดทราบว่าตั้งแต่สเปค M45x1.5 เป็นต้นไป น็อตจะมี 6 ร่อง และคุณต้องใช้แรงเท่าๆ กันมากขึ้น)

(5) การล็อคและการยืนยัน

การใช้กลไกป้องกันการคลายตัว (แหวนล็อค): หลังจากขันน็อตให้แน่นแล้ว ให้งอลิ้นด้านนอกของแหวนแล้วสอดเข้าไปในช่องใดๆ ของน็อตเพื่อให้เกิดการล็อคแบบกลไก

ใช้สารเคมีป้องกันการคลายตัว (กาวล็อคเกลียว): ใช้หลังจากทำความสะอาดด้ายและก่อนขันให้แน่น และรอให้แห้งตัว

การตรวจสอบขั้นสุดท้าย: ใช้ประแจปอนด์เพื่อตรวจสอบแรงบิดอีกครั้ง

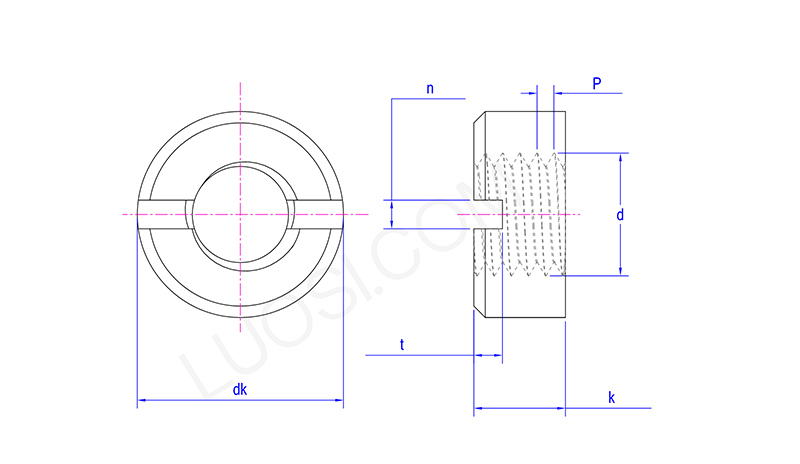

DIN 1804 Nut

จันทร์	M3.5	ม4	ม5	ม6	ม8	ม10	ม12	ม14	ม16	ม18	ม20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
สูงสุด	7	8	9	11	14	18	21	24	26	29	32
ดีเค ขั้นต่ำ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
เคสูงสุด	3	3.5	4.2	5	6.5	8	10	11	12	13	14
กิโลนาที	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ยังไม่มีนาที	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
สูงสุด	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ทีนาที	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
สูงสุด	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

คำแนะนำในการติดตั้ง

(1) อย่าสับสนกับพื้นผิวรับน้ำหนัก: ตรวจสอบให้แน่ใจว่าพื้นผิว d3 ที่ได้รับการประมวลผลอย่างประณีตนั้นสัมผัสกันอย่างใกล้ชิด โดยให้พื้นผิวขรุขระหันไปในทิศทางการทำงานของเครื่องมือ

(2) ค่าแรงบิดมีความสำคัญอย่างยิ่ง: แรงบิดที่สูงเกินไปอาจทำให้เกลียวเสียหายหรือทำให้เพลาเสียรูป แรงบิดสูงไม่เพียงพอส่งผลให้มีแรงขันล่วงหน้าไม่เพียงพอ ส่งผลให้น็อต DIN 1804 มีแนวโน้มที่จะคลายตัว

(3) การใช้เครื่องมืออย่างเหมาะสม: ตรวจสอบให้แน่ใจว่าขนาดของประแจกระบอกตรงกับเส้นผ่านศูนย์กลางภายนอกของน็อตทุกประการ เพื่อหลีกเลี่ยงไม่ให้ช่องเสียหาย

(4) ควรคำนึงถึงแรงพรีโหลด: เมื่อใช้กับพรีโหลดของแบริ่ง จำเป็นต้องตั้งค่าแรงพรีโหลดอย่างแม่นยำโดยใช้วิธีการแบบมืออาชีพ

(5) การตรวจสอบเป็นประจำ: ในระหว่างการใช้งานอุปกรณ์ครั้งแรกหรือหลังการซ่อมแซมครั้งใหญ่ จำเป็นต้องตรวจสอบสถานะการล็อคของน็อตเป็นประจำเพื่อป้องกันการคลายตัว
