สลักเกลียวสตั๊ดปลายคู่

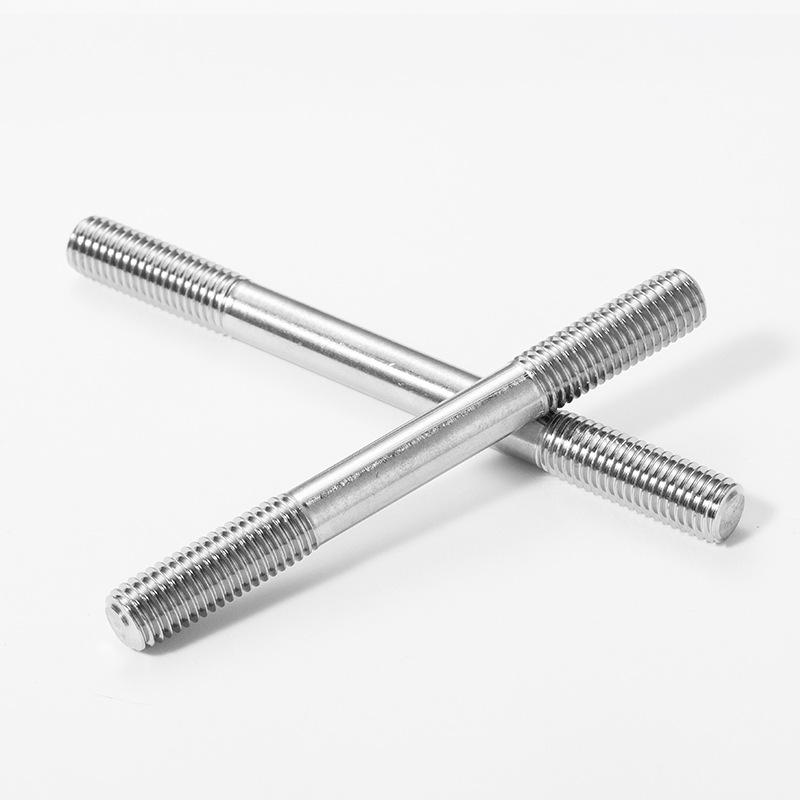

สตั๊ดโบลท์แบบปลายคู่คืออะไร?

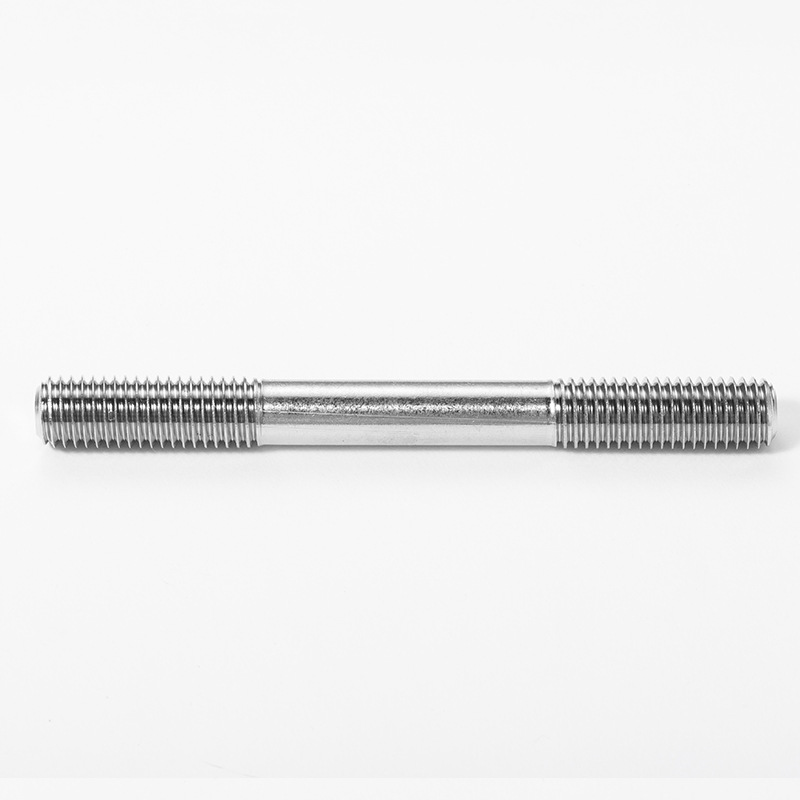

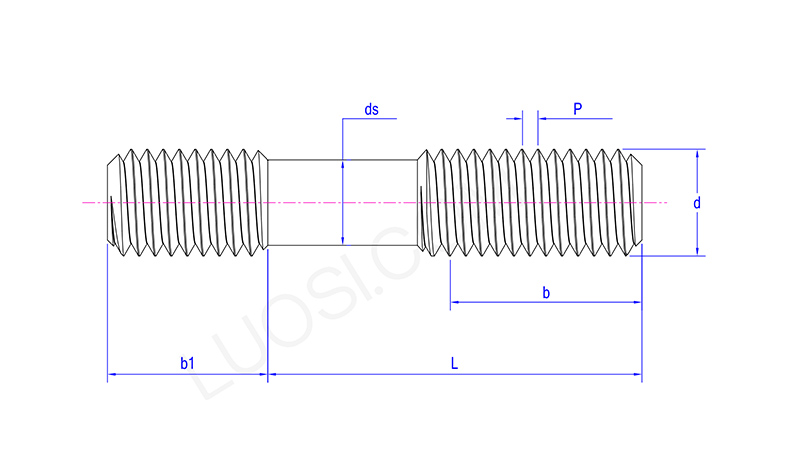

สตั๊ดโบลท์แบบ Double End มีเกลียวที่ปลายทั้งสองข้างและส่วนที่ไม่มีเกลียวอยู่ตรงกลาง การออกแบบนี้แตกต่างจากโบลท์เกลียวเต็ม สตัดโบลต์ทั้งสองประเภททำงานได้ดีมากในด้านการใช้งานที่เกี่ยวข้อง

ประการแรก โดยปกติแล้วจะใช้ร่วมกับน็อตหกเหลี่ยมสองตัว (บางครั้งก็มีแหวนรอง) สำหรับการติดตั้ง ปลายด้านหนึ่งสามารถขันเข้ากับรูเกลียวของวัสดุพิมพ์ได้ และปลายอีกด้านจะเชื่อมต่ออย่างแน่นหนากับส่วนประกอบด้วยน็อต เพื่อให้มั่นใจว่ามีการยึดแน่นและการกระจายความเค้นสม่ำเสมอ

ประการที่สอง ส่วนตรงกลางที่ไม่มีการเซาะร่องช่วยให้ได้การจัดตำแหน่งที่แม่นยำระหว่างการประกอบ โดยหลีกเลี่ยงการรบกวนระหว่างเกลียว ในขณะเดียวกัน ก็ช่วยลดความเข้มข้นของความเครียด ทำให้แกนมีความทนทานมากขึ้นและมีโอกาสแตกหักน้อยลงเมื่อบรรทุกของหนัก

Double End Stud Bolts ประเภทหลักคืออะไร?

ให้เราแนะนำประเภทหลักของสลักเกลียวปลายคู่ให้คุณทราบ

เราจะอธิบายพวกเขาจากสามประเด็นต่อไปนี้

(1) การจำแนกประเภทของโครงสร้างเกลียว

ประเภทการหนีบ:ปลายทั้งสองข้างมีความยาวเกลียวเท่ากัน และส่วนตรงกลางเป็นก้านธรรมดา เมื่อใช้งานปลายทั้งสองข้างจะขันให้แน่นด้วยน็อต นี่เป็นประเภทที่พบบ่อยที่สุด

ประเภทปลายต๊าป: ความยาวของปลายด้ายทั้งสองจะแตกต่างกัน ปลายด้านที่ยาวกว่าใช้สำหรับขันสกรูเข้ากับรูตันของส่วนประกอบ ในขณะที่ปลายด้านสั้นใช้สำหรับติดตั้งน็อต

สตั๊ดเกลียวแบบต่อเนื่อง: หรือที่เรียกว่า "แกนเกลียว" หมายความว่ามีเกลียวตลอดความยาวของแกนโดยไม่มีส่วนที่เรียบ มีความยาวสูงสุดสำหรับการเชื่อมต่อแบบเกลียว

แกนเกลียวบางส่วน: มีเพียงปลายด้านเดียวหรือปลายทั้งสองข้างเท่านั้นที่มีเกลียวบางส่วน โดยมีเส้นผ่านศูนย์กลางใหญ่กว่าของแท่งเรียบที่เหลืออยู่ตรงกลาง

(2) การจำแนกประเภทวัตถุประสงค์พิเศษ

สตั๊ดหัวเหลี่ยม: ปลายด้านหนึ่งมีหัวเหลี่ยม เมื่อขันปลายอีกด้านให้แน่น สามารถใช้ เครื่องมือ จับ หัว แบบเหลี่ยม ได้ทำให้ติดตั้งในพื้นที่จำกัดได้สะดวก

หมุดเชื่อม: ปลายด้านหนึ่งได้รับการออกแบบสำหรับการเชื่อมบนพื้นผิวโลหะ ในขณะที่ปลายอีกด้านมีเกลียวสำหรับเชื่อมต่อส่วนประกอบอื่นๆ

(3) การจำแนกประเภทวัสดุและเกรด

สตั๊ด B7: ทำจากเหล็กโลหะผสมโครเมียม-โมลิบดีนัม ผ่านการบำบัดความร้อน และเป็นสตั๊ดประเภททั่วไปที่ใช้ในอุณหภูมิสูง (โดยทั่วไปจะสูงถึง 450°C) และสภาพการทำงานที่มีแรงดันสูง

แกน L7: เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำ

กระดุมสกรู B8 / B8M: ทำจากสแตนเลส 304 หรือ 316 มีความทนทานต่อการกัดกร่อนสูง

โบลท์สตั๊ดปลายคู่ใช้ทำอะไร?

Double End Stud Bolts มีการใช้งานที่หลากหลายและสามารถมองเห็นได้ทุกที่ในชีวิตประจำวัน ต่อไปนี้เป็นคำอธิบายฟังก์ชันบางส่วน

(1) การเชื่อมต่อแบบแปลนในคอนเทนเนอร์ไปป์ไลน์

สตั๊ดผ่านหน้าแปลนสองอัน ขันน็อตที่ปลายทั้งสองให้แน่นเพื่อสร้างแรงจับยึดที่มั่นคงและสม่ำเสมอ

(2) การใช้งานรูตาบอด

เมื่อส่วนประกอบหนึ่งมีรูเทเปอร์จม (เช่น ฝาสูบหรือเสื้อสูบ) และส่วนประกอบอื่นๆ มีรูทะลุ ปลายด้านที่ยาวกว่าของสตัดจะถูกสอดเข้าไปในรูเทเปอร์จมอย่างถาวร ปลายอีกด้านติดตั้งด้วยน็อต

(3) การติดตั้งโครงสร้างและอุปกรณ์

สตัดโบลท์ใช้สำหรับยึดอุปกรณ์หนัก (เช่น มอเตอร์ ปั๊ม หรือคอมเพรสเซอร์) เข้ากับฐานหรือโครง สตัดถูกยึดไว้ที่ฐาน (หรือยึดผ่านน็อตทั้งสองด้าน)

(4) สภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง

ในอุตสาหกรรมปิโตรเคมี การผลิตไฟฟ้า และการต่อเรือ สตั๊ดปลายคู่มักทำจากเหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง (เช่น ASTM A193 B7) หรือเหล็กกล้าไร้สนิม (B8/B8M) สามารถทนต่อแรงดันสูง การเปลี่ยนแปลงของอุณหภูมิ และการสั่นสะเทือนได้ดีกว่า

(5) การใช้งานที่ต้องถอดชิ้นส่วนบ่อยครั้ง

ส่วนประกอบใดๆ ที่ต้องบำรุงรักษาเป็นประจำ เช่น ฝาครอบการตรวจสอบ ปลอกปั๊ม หรือตัวป้องกันเครื่องจักร เหมาะสำหรับการใช้สตั๊ดโบลท์ คุณสามารถถอดน็อตออกซ้ำๆ ได้โดยไม่ต้องสวมด้าย
