น็อตเชื่อมหน้าแปลนหกเหลี่ยม

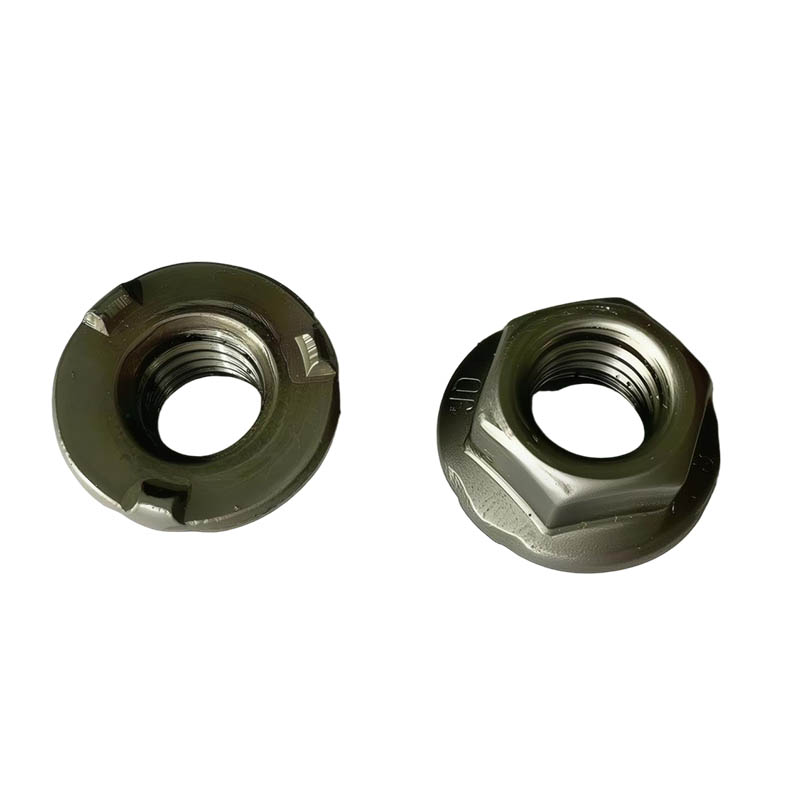

ซื้อน็อตเชื่อมหน้าแปลน Xiaoguo® Hex ของซัพพลายเออร์จีนทันที ซึ่งมีการออกแบบส่วนที่ยื่นออกมาสามจุดที่ด้านล่าง ซึ่งเข้ากับชิ้นงานได้อย่างสมบูรณ์แบบ การเชื่อมมีความแน่นและแม่นยำโดยไม่ต้องปรับแต่งใดๆ การออกแบบที่เป็นเอกลักษณ์ช่วยเพิ่มประสิทธิภาพในการประกอบได้ถึง 50%

ส่งคำถาม

รายละเอียดสินค้า

ความแตกต่างจากน็อตเชื่อมหกเหลี่ยมทั่วไป

ความแตกต่างหลักระหว่างทั้งสองอยู่ที่ฐานหน้าแปลน น็อตเชื่อมหน้าแปลนหกเหลี่ยมเป็นเวอร์ชันปรับปรุงของน็อตเชื่อมหกเหลี่ยมธรรมดา ซึ่งมีจานหน้าแปลนในตัว ความแตกต่างนี้ส่งผลให้เกิดความแตกต่างในด้านโครงสร้าง ประสิทธิภาพ และการใช้งาน นี่คือการเปรียบเทียบโดยละเอียด:

โครงการ	น็อตเชื่อมหน้าแปลนหกเหลี่ยม	น็อตเชื่อมหกเหลี่ยมธรรมดา
รูปร่างด้านล่าง	ด้วยหน้าแปลนที่ขยายใหญ่ขึ้น	แบนหรือไม่มีหน้าแปลน
ความสามารถในการรับแรงกด	แทนที่โดยตรงด้วยแหวนรองแบบแบน	จำเป็นต้องมีเครื่องซักผ้าแบบเรียบเพิ่มเติม
รอยกระแทก	3	3
สถานการณ์ที่เกี่ยวข้อง	รถยนต์ เครื่องใช้ในครัวเรือน โครงสร้างแผ่นบาง	แผ่นหนา เชื่อมทั่วไป
ค่าใช้จ่าย	สูงขึ้นเล็กน้อย (โดยมีการขึ้นรูปหน้าแปลนเพิ่มเติม)	ต่ำกว่าเล็กน้อย

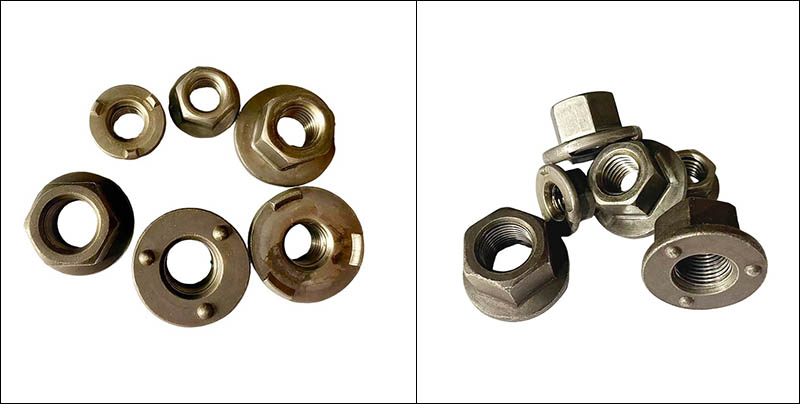

Hex Flange Weld Nut

บริการตัวอย่าง

สำหรับตัวอย่างน็อตเชื่อมหน้าแปลนหกเหลี่ยม เรามีกฎระเบียบที่ชัดเจนให้ปฏิบัติตาม

(1) สำหรับผู้มีโอกาสเป็นลูกค้าที่ต้องการทดสอบเกรดประสิทธิภาพของถั่วในระยะแรก เรามักจะจัดเตรียมตัวอย่างฟรีจำนวนหนึ่ง (เช่น 5-10 ชิ้น) แต่ลูกค้ามักจะเป็นผู้รับผิดชอบค่าจัดส่ง

(2) สำหรับผลิตภัณฑ์ที่กำหนดเองหรือผลิตภัณฑ์ที่มีมูลค่าสูง จะมีการเรียกเก็บค่าธรรมเนียมตัวอย่าง และค่าธรรมเนียมตัวอย่างจะถูกหักออกจากการชำระเงินเมื่อมีการออกคำสั่งซื้ออย่างเป็นทางการในภายหลัง

Hex Flange Weld Nut

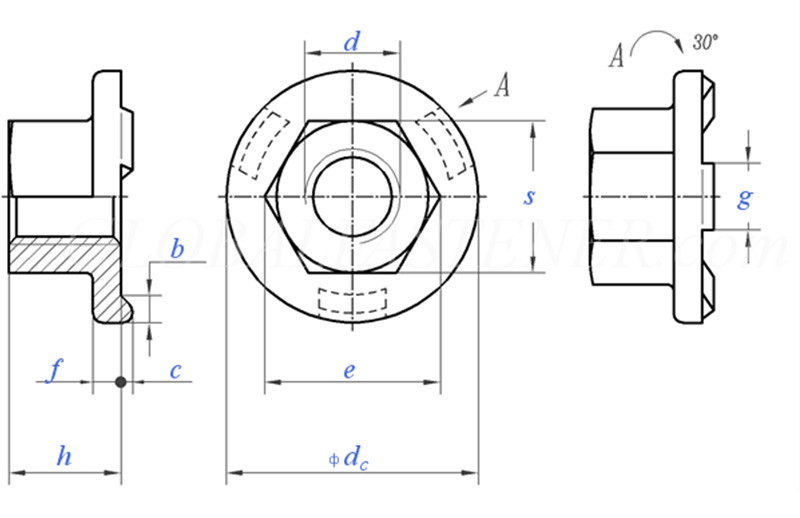

ขนาดเกลียว			ม5	ม6	ม8	ม10	ม12	ม14	ม16
d			ม5	ม6	ม8	ม10	ม12	ม14	ม16
P	สนามเกลียวหยาบ		0.8	1	1.25	1.5	1.75	2	2
P	สนามด้ายละเอียด		/	/	/	/	15	1.5	1.5
C	ขนาดที่กำหนด	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ดีซี	สูงสุด		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ดีซี	นาที		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	นาที		8.2	10.6	13.6	16.9	19.4	22.4	25
e	สูงสุด		8.5	10.9	14	17.5	20	23	26
f	ขนาดที่กำหนด	±0.25	1.7	2	2.5	3	3	4	4
g	ขนาดที่กำหนด	±0.1	4	5	6	7	8	8	8
m	นาที		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	สูงสุด		5	7	10	13	15	17	19.5
S	สูงสุด		8	10	13	16	18	21	24
S	นาที		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	สูงสุด=ขนาดที่ระบุ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	นาที		2	2.5	2.5	2.75	3	3.25	3.5
ต่อ 1,000 หน่วยกก			/	5.7	12.2	21.8	29.4	45.8	/

เอฟเอQ

(1) น็อตเชื่อมหน้าแปลนหกเหลี่ยมชนิดนี้สามารถใช้ในสายการผลิตอัตโนมัติ (การเชื่อมด้วยหุ่นยนต์) ได้หรือไม่?

มันเหมาะมาก. การออกแบบแท่นยกแบบสามจุดช่วยให้สามารถวางตำแหน่งได้อย่างแม่นยำ และเมื่อรวมกับถาดสั่นสำหรับการป้อนอัตโนมัติ จึงเหมาะสำหรับสถานีงานการเชื่อมแบบจุดของหุ่นยนต์

(2) คุณจะมั่นใจได้อย่างไรว่าความสูงของการบัดกรีกระแทกของผลิตภัณฑ์แต่ละชุดมีความสอดคล้องกัน?

เราใช้กระบวนการขึ้นรูปแบบหัวเรื่องเย็น และควบคุมความคลาดเคลื่อนของความสูงของการกระแทกได้ภายใน ±0.05 มม.

(3) ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร? ตัวอย่างฟรีหรือไม่?

สำหรับข้อกำหนดมาตรฐาน MOQ คือ 1,000 ชิ้น สำหรับการปรับแต่งที่ไม่ได้มาตรฐานคือ 500 ชิ้น เรานำเสนอตัวอย่างฟรี (2-5 ชิ้นต่อข้อกำหนด) และลูกค้าต้องแบกรับค่าขนส่งระหว่างประเทศเท่านั้น

(4) โดยปกติระยะเวลาจัดส่งจะนานเท่าไร?

สินค้ามาตรฐานพร้อมจัดส่งภายใน 3 ถึง 7 วัน ผลิตภัณฑ์ที่กำหนดเองใช้เวลา 15 ถึง 25 วันทำการ คำสั่งซื้อจำนวนมากสามารถเร่งรัดได้เมื่อมีการเจรจา
