น็อตเชื่อมสี่เหลี่ยม M10

น็อตเชื่อมสี่เหลี่ยม M10 ราคาต่ำโดย China Xiaoguo® เป็นโซลูชันตัวยึดประสิทธิภาพสูง มีการออกแบบส่วนที่ยื่นออกมาในการเชื่อมที่เป็นเอกลักษณ์ ซึ่งช่วยให้สามารถวางน็อตบนชิ้นงานได้อย่างง่ายดายด้วยอุปกรณ์เชื่อมอัตโนมัติ ช่วยลดเวลาในการติดตั้งและเพิ่มประสิทธิภาพในการทำงานได้อย่างมาก

ส่งคำถาม

รายละเอียดสินค้า

เกรดวัสดุและประสิทธิภาพ

ปริมาณคาร์บอนของน็อตเชื่อมสี่เหลี่ยม M10 ที่ทำจากเหล็กกล้าคาร์บอนต่ำถูกควบคุมที่ต่ำกว่า 0.25% ทำให้มั่นใจได้ว่านักเชื่อมมีความเสถียรและกระเด็นน้อยลงระหว่างการเชื่อมแบบจุดด้วยความต้านทาน เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับประสิทธิภาพการเชื่อม

ผลิตภัณฑ์ที่มีความแข็งแรงสูง (เกรด 8.8/10.9) เหมาะสำหรับงานหนักที่ต้องทนต่อแรงดึงขนาดใหญ่หรือแรงกระแทก

วัสดุสแตนเลสมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม ในจำนวนนั้น A4 (316) มีโมลิบดีนัมและเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการกัดกร่อนของน้ำทะเลและคลอไรด์ไอออน

(1) เหล็กกล้าคาร์บอนต่ำ

เกรด 4.8/6.8 เป็นเกรดที่ใช้กันทั่วไปมากที่สุด โดยให้ความเข้ากันได้ในการเชื่อมที่ดีที่สุด ด้วยปริมาณคาร์บอน ≤0.25% มักใช้ในแผงตัวถังรถยนต์ เครื่องใช้ในครัวเรือน โลหะแผ่นทั่วไป และข้อต่อที่ไม่มีการรับน้ำหนัก

(2) เหล็กกล้าคาร์บอนปานกลาง / โลหะผสม

คะแนนประสิทธิภาพอยู่ที่ 8.8 / 10.9 ในระหว่างการเชื่อมจำเป็นต้องควบคุมพารามิเตอร์การเชื่อม ส่วนใหญ่จะใช้ในโครงรถยนต์ เครื่องจักรกลหนัก ส่วนประกอบโครงสร้างรถบรรทุก และข้อต่อสำหรับงานหนัก

(3) สแตนเลส 304 (A2)

เกรด A2-70 มีประสิทธิภาพการเชื่อมดีเยี่ยม ควรเชื่อมเข้ากับสแตนเลสหรือพื้นผิวที่สะอาด สำหรับอุปกรณ์อาหาร อุปกรณ์ทางการแพทย์ การใช้งานกลางแจ้งทั่วไป และสภาพแวดล้อมที่มีการกัดกร่อนปานกลาง วัสดุสแตนเลส 304 สำหรับน็อตเชื่อมสี่เหลี่ยม M10 มีความเหมาะสมมากกว่า

(4) สแตนเลส 316 (A4)

เกรด A4-70 มีประสิทธิภาพการเชื่อมที่ดีเยี่ยม และสามารถทำงานได้ดีในงานวิศวกรรมทางทะเล อุปกรณ์เคมี สิ่งอำนวยความสะดวกชายฝั่ง และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนรุนแรง

แอปพลิเคชัน

น็อตเชื่อมสี่เหลี่ยม M10 ถูกนำมาใช้กันอย่างแพร่หลายในโครงสร้างโลหะขนาดกลางและงานหนักที่ต้องการการเชื่อมต่อเกลียวที่แข็งแกร่งและป้องกันการคลายตัว เนื่องจากมีขนาดปานกลาง (เส้นผ่านศูนย์กลางเกลียว 10 มม.) ความสามารถในการรับน้ำหนักสูง และการยึดติดถาวรหลังการเชื่อม พื้นที่การใช้งานหลักของผลิตภัณฑ์นี้มีดังนี้:

(1) การผลิตรถยนต์

ระบบกันสะเทือนของแชสซี: แขนควบคุมแบบตายตัว ซับเฟรม แท่งกันโคลง และส่วนประกอบรับน้ำหนักอื่นๆ ข้อมูลจำเพาะ M10 สามารถรับน้ำหนักแบบไดนามิกขนาดใหญ่ได้

โครงสร้างตัวถัง: บานพับประตู สลักฝากระโปรงหน้า จุดยึดรางเลื่อนเบาะนั่ง เชื่อมและไม่เคยคลาย

(2) เครื่องจักรการเกษตร

เครื่องหยอดเมล็ด/เครื่องใส่ปุ๋ย: ตัวยึดกล่องเมล็ด, การเชื่อมต่อที่เปิดร่อง, ตัวป้องกันดุม

รถพ่วงเพื่อการเกษตร: พื้นห้องโดยสาร แผงด้านข้าง การยึดโครงลากจูง

(3) เครื่องจักรหนักและอุปกรณ์ก่อสร้าง

ส่วนประกอบโครงสร้างของอุปกรณ์ เช่น รถขุด รถตัก และรถปราบดิน ส่วนใหญ่ทำจากแผ่นหนาและเชื่อมเข้าด้วยกัน M10 Square Weld Nut ใช้กับจุดเชื่อมต่อที่มีโหลดปานกลาง

ห้องโดยสาร: แผงภายใน แผงควบคุม ฐานเบาะนั่ง การยึดท่อเครื่องปรับอากาศ

ห้องเครื่องยนต์: ฝาครอบฉนวนกันความร้อน, ตัวยึดท่อไอดี, คลิปยึดชุดสายไฟ

(4) อุปกรณ์อุตสาหกรรมและเครื่องจักรทั่วไป

เครื่องจักรบรรจุภัณฑ์: สิ่งที่แนบมา, ประตูนิรภัย, ขายึดเซ็นเซอร์, กล่องรวมสัญญาณไฟฟ้า

เครื่องมือกล: ฝาครอบป้องกัน, ตู้ไฟฟ้า, ส่วนรองรับท่อส่งของเหลวหล่อเย็น, แผงการทำงาน

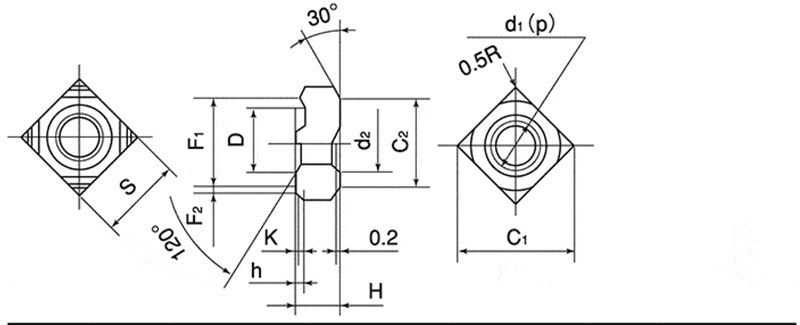

M10 Square Weld Nut

d	p	S		H		h		K	D
เส้นผ่านศูนย์กลางที่กำหนด	ขว้าง	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	BasicDimenson(โดยประมาณ)	มิติข้อมูลพื้นฐาน	ความอดทน
ม4	0.7	9.0	0หนึ่ง0.2	3.2	±0.15	0.8	0หนึ่ง0.2	0.2	7.0	หนึ่ง0.1หนึ่ง0.3
ม5	0.8	10.0		4.0		0.8		0.2	7.0
ม6	1.0	11.0		5.0		0.8		0.2	9.0
ม8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0
