น็อตเชื่อมสี่เหลี่ยม M8

คุณกำลังมองหาอุปกรณ์ยึดระดับมืออาชีพ น็อตเชื่อม M8 Square ล่าสุดของ Xiaoguo® อาจเป็นตัวเลือกในอุดมคติของคุณ เหมาะสำหรับด้านหลังแผ่นโลหะ เมื่อติดตั้งตัวยึดภายนอกไม่จำเป็นต้องสัมผัสด้านหลัง เหมาะอย่างยิ่งสำหรับตู้แบบปิด

แบบอย่าง:Q 371-1999

ส่งคำถาม

รายละเอียดสินค้า

ขนาดมาตรฐานและคีย์

น็อตเชื่อมสี่เหลี่ยม M8 ผลิตตามมาตรฐาน DIN 928:2013-12 อย่างเคร่งครัด มาตรฐานนี้ระบุขนาดและข้อกำหนดทางเทคนิคสำหรับน็อตเชื่อมทรงสี่เหลี่ยมที่มีเกลียวหยาบตั้งแต่ M4 ถึง M16 และเกลียวละเอียดตั้งแต่ 8 มม. ถึง 16 มม. สินค้าเกรดเป็นเกรดเอ

พารามิเตอร์	ค่า (มม.)	ความอดทน
ข้อมูลจำเพาะของเธรด	ม8 × 1.25	-
ความกว้างของขอบ (s / sw)	14มม	±0.3
ความกว้างในแนวทแยง (e)	18มม	±0.6
ความหนารวม (ลบ.ม./ชม.)	6.5มม	±0.3
เส้นผ่านศูนย์กลางหัว (dk)	12.8มม	-
ความสูงของจุดที่ยื่นออกมา	1.0มม	±0.1
มุมจุดเว้า	45°	±5°

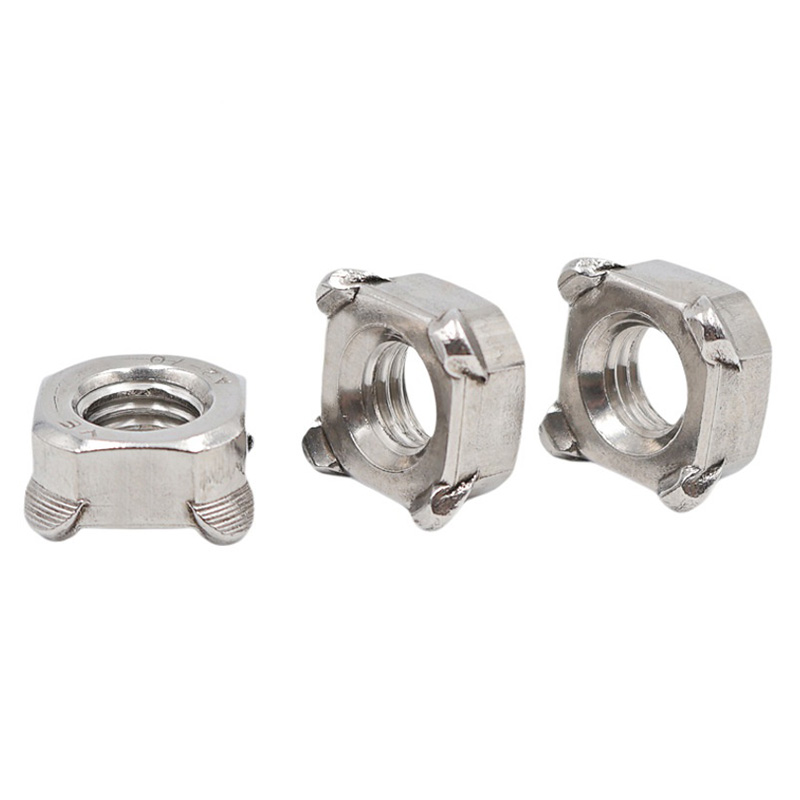

M8 Square Weld Nut

ประเภทโครงสร้าง

น็อตเชื่อมสี่เหลี่ยม M8 แบ่งออกเป็นสองประเภทโดยขึ้นอยู่กับว่ามีพินกำหนดตำแหน่งหรือไม่: แบบไม่มีพินและแบบติดตั้งพิน

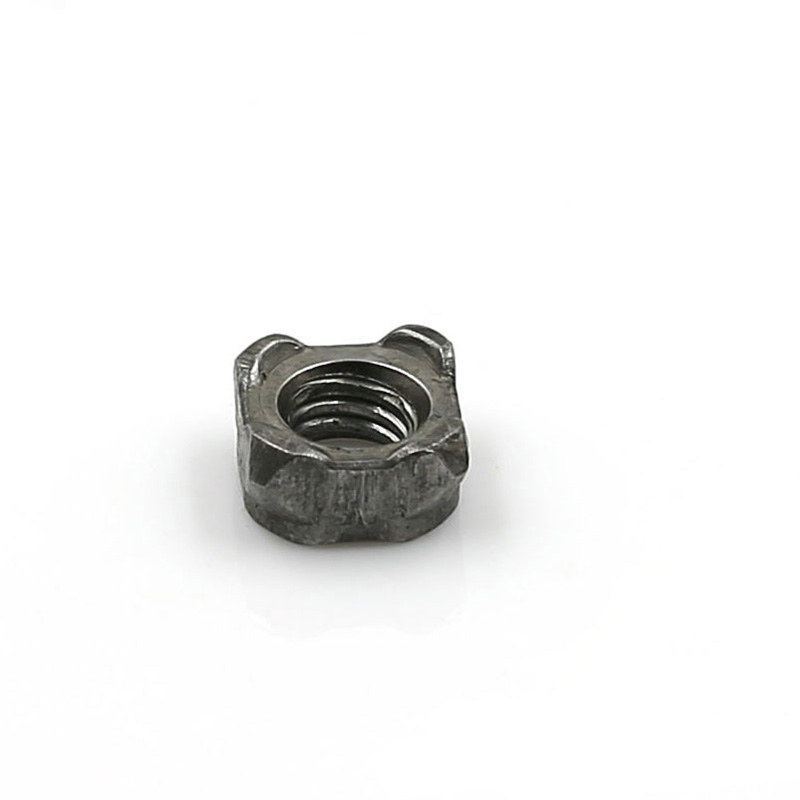

(1) ไม่มีนักบิน

คำอธิบาย:

รูปทรงสี่เหลี่ยมจัตุรัส ด้านตรงข้ามกว้าง 14 มม. พื้นผิวด้านล่างมีส่วนที่ยื่นออกมาจากการเชื่อมครึ่งวงกลมสี่เส้นกระจายเท่าๆ กันที่มุมทั้งสี่ โดยไม่มีหมุดนำ พื้นผิวด้านล่างเรียบ โดยมีสเปค M8 × 1.25 และความแม่นยำ 6H

หลักการทำงาน:

ในระหว่างการเชื่อม การวางตำแหน่งสามารถทำได้โดยใช้หมุดกำหนดตำแหน่งบนอิเล็กโทรดด้านล่างหรือรูสี่เหลี่ยมบนชิ้นงาน ส่วนที่ยื่นออกมาทั้งสี่จะละลายพร้อมกันระหว่างการเชื่อมด้วยความต้านทาน ทำให้เกิดแกนเชื่อมที่สม่ำเสมอ

สถานการณ์ที่เกี่ยวข้อง:

เมื่อมีน็อตเชื่อมสี่เหลี่ยม M8 อยู่ในรูสี่เหลี่ยมของชิ้นงานอยู่แล้ว หรือเมื่อการวางตำแหน่งมีความน่าเชื่อถือ

สามารถใช้เทคนิคการเชื่อมแบบแมนนวลหรือกึ่งอัตโนมัติได้

เหมาะสำหรับการใช้งานที่คำนึงถึงต้นทุนและมีความต้องการความแม่นยำในการกำหนดตำแหน่งต่ำ

M8 Square Weld Nut

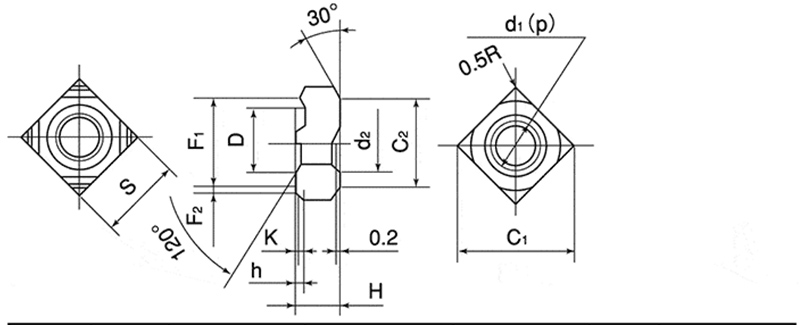

d	p	S		H		h		K	D
เส้นผ่านศูนย์กลางที่กำหนด	ขว้าง	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	BasicDimenson(โดยประมาณ)	มิติข้อมูลพื้นฐาน	ความอดทน
ม4	0.7	9.0	0หนึ่ง0.2	3.2	±0.15	0.8	0หนึ่ง0.2	0.2	7.0	หนึ่ง0.1หนึ่ง0.3
ม5	0.8	10.0		4.0		0.8		0.2	7.0
ม6	1.0	11.0		5.0		0.8		0.2	9.0
ม8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

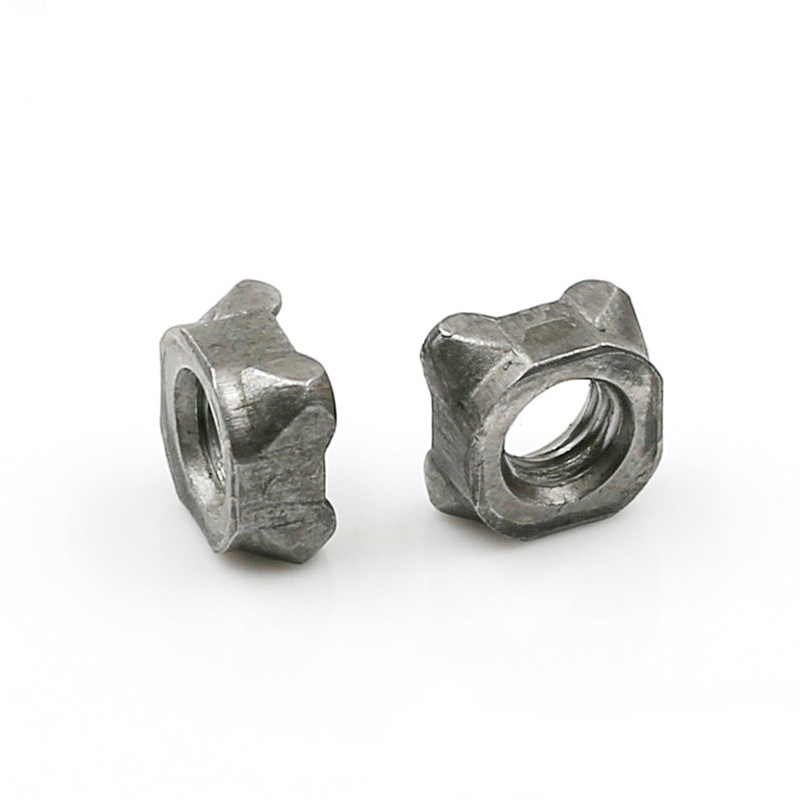

(2) ขับแล้ว

คำอธิบาย:

รูปร่างเป็นสี่เหลี่ยมจัตุรัส โดยด้านตรงข้ามมักกว้างประมาณ 14 มม. มีส่วนยื่นออกมาทั้งสี่มุมบนพื้นผิวด้านล่างพร้อมกับหมุดนำตรงกลาง เส้นผ่านศูนย์กลางของหมุดนำโดยทั่วไปคือ 9.6 มม. หรือ 11.6 มม. (ขึ้นอยู่กับความต้องการของลูกค้า) ความสูงของหมุดนำคือ 1.5 มม., 2.0 มม. หรือ 2.5 มม. ซึ่งตรงกับความหนาของวัสดุฐาน เกลียว M8 × 1.25 มีความแม่นยำ 6H

หลักการทำงาน:

ไกด์พินจะถูกสอดเข้าไปในรูวางตำแหน่งที่เจาะไว้ล่วงหน้าของชิ้นงานเพื่อให้ได้ตำแหน่งที่แม่นยำ และป้องกันไม่ให้น็อตเชื่อมสี่เหลี่ยม M8 ขยับระหว่างการเชื่อม ในเวลาเดียวกัน ไกด์พินยังช่วยป้องกันไม่ให้รอยเชื่อมกระเด็นเข้าสู่รูเกลียวในระดับหนึ่งได้อย่างมีประสิทธิภาพ

สถานการณ์ที่เกี่ยวข้อง:

สายเชื่อมหุ่นยนต์อัตโนมัติ (ที่มีความต้องการตำแหน่งสูง)

เมื่อชิ้นงานไม่มีรูสี่เหลี่ยมและถูกวางตำแหน่งด้วยรูกลมเพียงอย่างเดียว

การใช้งานที่ต้องป้องกันไม่ให้ตะกรันการเชื่อมปิดกั้นเกลียว
