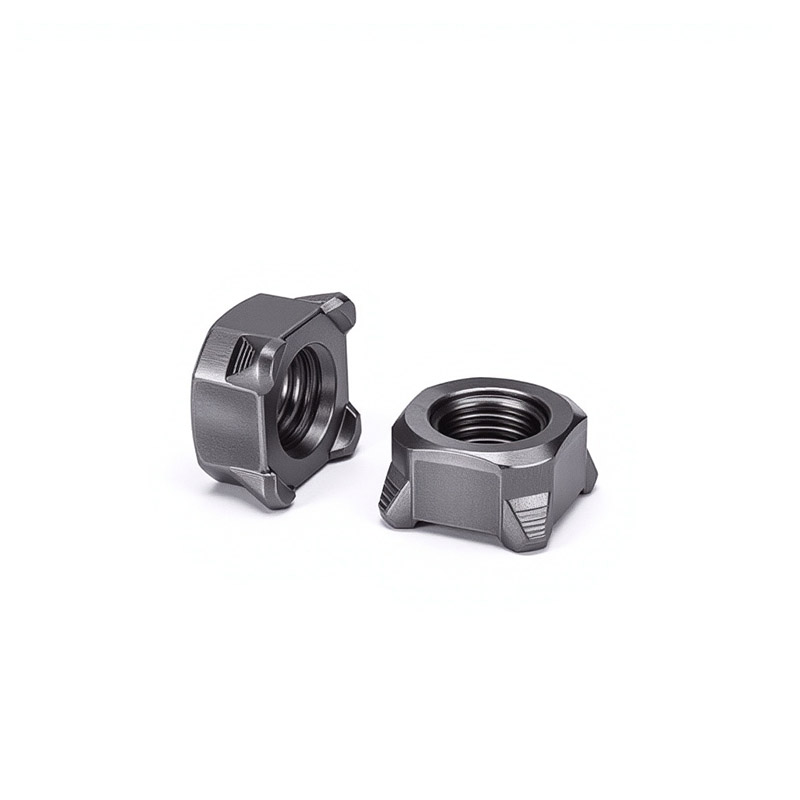

ถั่วเชื่อมฉายสี่เหลี่ยม

ซัพพลายเออร์ในจีน Xiaoguo® มีความยินดีที่จะจัดหาน็อตเชื่อมแบบฉายภาพสี่เหลี่ยมคุณภาพสูงในสต็อกซึ่งมีส่วนที่ยื่นออกมาของการเชื่อมที่กระจายเท่าๆ กันสี่จุด โครงสร้างสี่มุมช่วยให้มั่นใจได้ว่าแม้ภายใต้การสั่นสะเทือนที่รุนแรง จะไม่มีการเคลื่อนตัวหรือการหมุนสัมพัทธ์ รับประกันการเชื่อมต่อที่มั่นคง

แบบอย่าง:Q 371-1999

ส่งคำถาม

รายละเอียดสินค้า

ลักษณะโครงสร้าง

น็อตเชื่อมแบบเหลี่ยมเป็นน็อตสี่เหลี่ยมที่มีส่วนยื่นเชื่อมหลายอันที่ด้านล่าง การออกแบบโครงสร้างมุ่งเน้นไปที่เป้าหมายหลักสามประการ: ความน่าเชื่อถือในการเชื่อม ตำแหน่งที่แม่นยำ และประสิทธิภาพการป้องกันการกลึง

【1】ฐานสี่เหลี่ยม

(1) รูปร่าง: รูปสี่เหลี่ยมจัตุรัสสมบูรณ์ที่มีด้านทั้งสี่ยาวเท่ากันและมีมุมทั้งสี่เป็นมุมฉาก มันสามารถป้องกันการหมุนโดยอัตโนมัติเมื่อพอดีกับรูสี่เหลี่ยมของชิ้นงาน

(2) ความกว้างของขอบ: ตัวอย่างเช่น M8 คือ 14 มม., M10 คือ 17 มม. มีพื้นที่รับแรงกดเพียงพอเพื่อป้องกันไม่ให้น็อตติดอยู่ในวัสดุฐานระหว่างการเชื่อม

(3) ความหนา (สูง): ปกติ 6 ถึง 10 มม. ช่วยให้มั่นใจได้ถึงความยาวการยึดเกลียวที่เพียงพอเพื่อสร้างความแข็งแกร่งในการเชื่อมต่อ

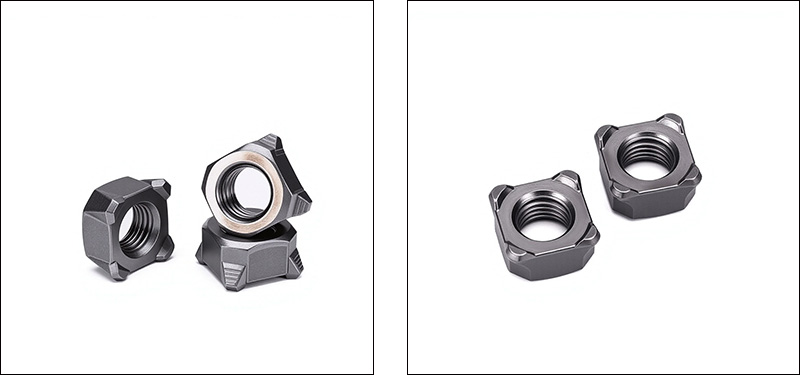

Square Projection Weld Nuts

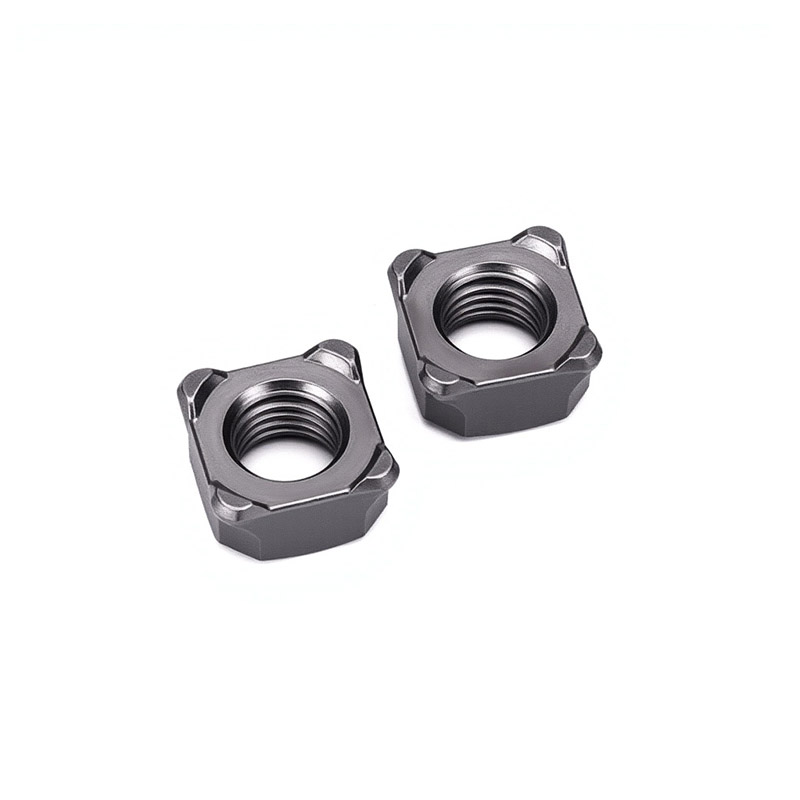

【2】โครงการเชื่อมการดำเนินการ

(1) ปริมาณ: กระจายในลักษณะสมมาตรสี่จุดเพื่อให้แน่ใจว่าแกนเชื่อมมีกระแสสม่ำเสมอและสมดุล

(2) ตำแหน่ง: ที่มุมทั้งสี่ของพื้นผิวด้านล่าง ใกล้กับขอบ เพื่อเพิ่มเสถียรภาพในการเชื่อม

(3) รูปร่าง: ทรงกลมหรือทรงกรวยมียอดเรียบ

(4) ความสูง: 0.5 ~ 1.2 มม. เพื่อให้แน่ใจว่ามีการสัมผัสกับวัสดุฐานอย่างใกล้ชิด

ความกว้าง/เส้นผ่านศูนย์กลาง: ประมาณ 1.5 ~ 2.5 มม

【3】ด้ายภายใน

(1) ข้อกำหนดเกลียว: เมตริก M4 ถึง M16, Imperial #6 ถึง 5/8″ สร้างการเชื่อมต่อแบบถอดได้ด้วยโบลท์ที่ตรงกัน

(2) ความแม่นยำของเกลียว: 6H (เมตริก), 2B (อิมพีเรียล) ตรวจสอบให้แน่ใจว่ามีความพอดีระหว่างน็อตเชื่อมแบบ Square และสลักเกลียว

(3) ความยาวเกลียว: ให้ความยาวเกลียวที่เพียงพอ

(4) การวางแนวเกลียว: ปลายทางเข้าสามารถมีการลบมุมเพื่อให้ใส่โบลต์ได้ง่าย

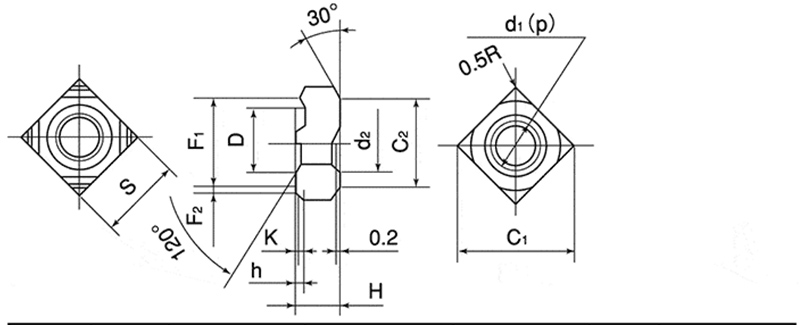

Square Projection Weld Nuts

d	p	S		H		h		K	D
เส้นผ่านศูนย์กลางที่กำหนด	ขว้าง	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	BasicDimenson(โดยประมาณ)	มิติข้อมูลพื้นฐาน	ความอดทน
ม4	0.7	9.0	0หนึ่ง0.2	3.2	±0.15	0.8	0หนึ่ง0.2	0.2	7.0	หนึ่ง0.1หนึ่ง0.3
ม5	0.8	10.0		4.0		0.8		0.2	7.0
ม6	1.0	11.0		5.0		0.8		0.2	9.0
ม8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

คำถามที่พบบ่อย

(1) น็อตเชื่อมแบบฉายภาพสี่เหลี่ยมเหมาะสำหรับวิธีการเชื่อมแบบใด พารามิเตอร์คืออะไร?

วิธีที่ใช้กันมากที่สุดคือการเชื่อมด้วยความต้านทานการฉายภาพ ยกตัวอย่างการเชื่อมน็อตเหล็กคาร์บอนต่ำ M8 เข้ากับแผ่นเหล็กคาร์บอนต่ำ 1.5 มม. เป็นตัวอย่าง พารามิเตอร์อ้างอิงได้แก่: กระแสไฟฟ้า 8–11 kA, แรงดันอิเล็กโทรด 2.5–4.0 kN, ความถี่ในการเชื่อม 8–15 รอบ (ประมาณ 0.16–0.3 วินาที)

(2) น็อตเชื่อมแบบฉายภาพสี่เหลี่ยมของคุณเป็นไปตามมาตรฐานใด?

เราปฏิบัติตาม DIN 928 (มาตรฐานเยอรมันที่ใช้กันอย่างแพร่หลายทั่วโลก), ASME B18.1 (มาตรฐานอเมริกัน) และ GB/T 13681.2 (มาตรฐานแห่งชาติจีน) อย่างเคร่งครัด

(3) จะมั่นใจได้อย่างไรว่าประสิทธิภาพการเชื่อมของน็อต?

หัวใจสำคัญของประสิทธิภาพการเชื่อมคือปริมาณคาร์บอนควรอยู่ที่ ≤ 0.25% เราทำการวิเคราะห์สเปกตรัมกับวัตถุดิบแต่ละชุดเพื่อให้แน่ใจว่าองค์ประกอบทางเคมีมีคุณสมบัติเหมาะสม ในขณะเดียวกัน ความสูงและรูปร่างของส่วนที่ยื่นออกมาจะถูกควบคุมอย่างเข้มงวดภายในช่วงพิกัดความเผื่อ
