น็อตเชื่อมสี่เหลี่ยม M8

Xiaoguo® จากประเทศจีนเป็นผู้จัดหาน็อตเชื่อมสี่เหลี่ยม M8 สำหรับการทดสอบตัวอย่าง รูปทรงสี่เหลี่ยมช่วยให้ปรับแนวเข้ากับระบบป้อนถาดแบบสั่นอัตโนมัติได้ง่าย และเหมาะสำหรับการปฏิบัติงานในสายการประกอบความเร็วสูง

แบบอย่าง:Q 371-1999

ส่งคำถาม

รายละเอียดสินค้า

(1) คำจำกัดความของผลิตภัณฑ์

น็อตเชื่อมสี่เหลี่ยม M8 เป็นตัวยึดพิเศษที่มีรูปทรงสี่เหลี่ยมและมีส่วนที่ยื่นออกมาในการเชื่อมสี่ส่วนที่มุมด้านล่าง มันถูกยึดเข้ากับแผ่นโลหะอย่างถาวรผ่านการเชื่อมแบบจุดด้วยความต้านทาน และมีรูเกลียวภายในที่เชื่อถือได้สำหรับการเชื่อมต่อโบลต์ในภายหลัง น็อตนี้เป็นไปตามมาตรฐาน DIN 928 และเป็นหนึ่งในข้อกำหนดของน็อตเชื่อมที่ใช้กันมากที่สุดในอุตสาหกรรมต่างๆ เช่น รถยนต์ เครื่องใช้ในบ้าน และเครื่องจักรกลการเกษตร

(2) บังคับใช้มาตรฐาน

น็อตเชื่อมสี่เหลี่ยม M8 ผลิตตามมาตรฐาน DIN 928:2013-12 อย่างเคร่งครัด มาตรฐานนี้ระบุขนาดและข้อกำหนดทางเทคนิคสำหรับน็อตเชื่อมสี่เหลี่ยมที่มีเกลียวหยาบตั้งแต่ M4 ถึง M16 และเกลียวละเอียดตั้งแต่ 8 มม. ถึง 16 มม. เกรดผลิตภัณฑ์คือ A มาตรฐาน DIN 928 กำหนดให้เหล็กที่ใช้สำหรับน็อตเชื่อมมีปริมาณคาร์บอน ≤0.25% เพื่อให้มั่นใจในประสิทธิภาพการเชื่อมที่ดี

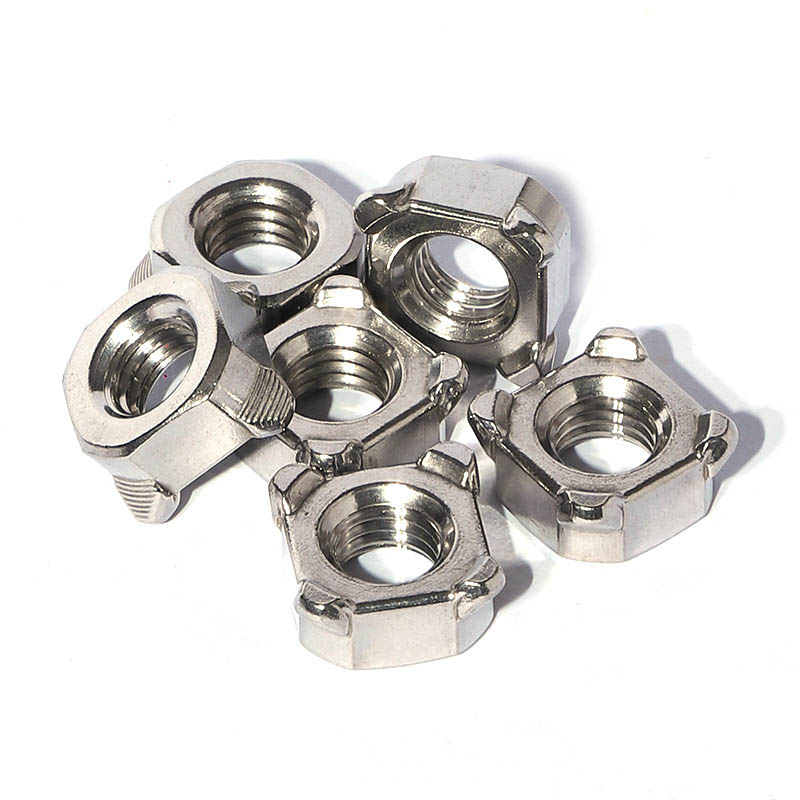

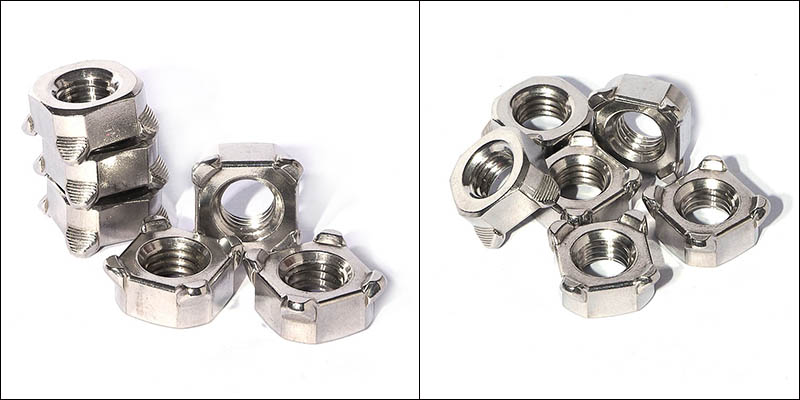

M8 Square Welded Nut

พารามิเตอร์กระบวนการเชื่อม

พารามิเตอร์การเชื่อมเป็นปัจจัยหลักในการรับรองคุณภาพการเชื่อม จำเป็นต้องปรับพารามิเตอร์การเชื่อมสำหรับน็อตเชื่อมสี่เหลี่ยม M8 ตามวัสดุของแผ่นฐานและความหนาของมัน ฯลฯ ต่อไปนี้เป็นพารามิเตอร์อ้างอิงภายใต้สภาพการทำงานทั่วไป:

(1) กระแสเชื่อม

ค่าแนะนำคือ 5,000 - 8,000 A

สำหรับน็อตขนาดเล็ก (เช่น M4-M6) สามารถควบคุมกระแสได้ภายใน 3000 - 5,000 A; สำหรับขนาดกลาง (M8-M10) เช่น M8 Square Welded Nut กระแสเชื่อมคือ 5,000 - 8000 A; สำหรับขนาดใหญ่ (M12 ขึ้นไป) ต้องใช้ 8,000 - 10,000 A

(2) แรงดันอิเล็กโทรด

ค่าที่แนะนำคือ 2.5 - 4.0 kN

แรงกดควรทำให้ส่วนที่ยื่นออกมาหลาย ๆ อันแบนเท่ากันประมาณ 1/3 ก่อนที่จะจ่ายไฟ หากแรงดันสูงเกินไป ส่วนที่ยื่นออกมาอาจแบนก่อนเวลาอันควร หากต่ำเกินไปอาจทำให้เกิดการกระเด็นได้

(3) เวลาในการเชื่อม

ค่าที่แนะนำคือ 8 - 15 รอบ (ประมาณ 0.16 - 0.3 วินาที)

ระยะเวลาการเชื่อมสั้นกว่าการเชื่อมแบบจุดจุดเชื่อมเดียวกัน หลังจากกำหนดแรงดันและกระแสอิเล็กโทรดที่เหมาะสมแล้ว ให้ปรับเพื่อให้ได้จุดเชื่อมที่น่าพอใจ

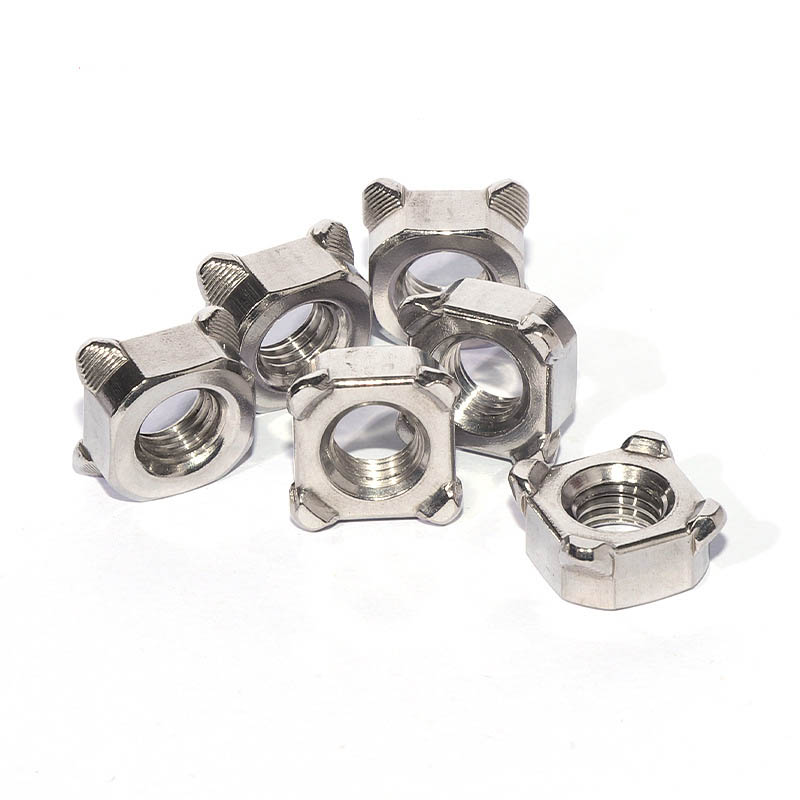

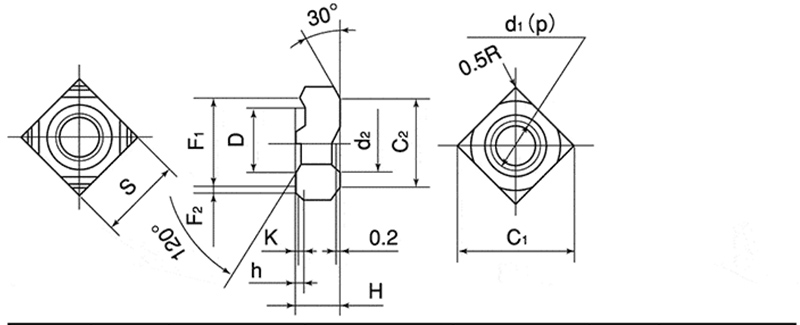

M8 Square Welded Nut

d	p	S		H		h		K	D
เส้นผ่านศูนย์กลางที่กำหนด	ขว้าง	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	มิติข้อมูลพื้นฐาน	ความอดทน	BasicDimenson(โดยประมาณ)	มิติข้อมูลพื้นฐาน	ความอดทน
ม4	0.7	9.0	0หนึ่ง0.2	3.2	±0.15	0.8	0หนึ่ง0.2	0.2	7.0	หนึ่ง0.1หนึ่ง0.3
ม5	0.8	10.0		4.0		0.8		0.2	7.0
ม6	1.0	11.0		5.0		0.8		0.2	9.0
ม8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

การตรวจสอบคุณภาพ

เพื่อตรวจสอบความแข็งแรงในการเชื่อมของน็อต จะต้องดำเนินการตรวจสอบคุณภาพหลังการเชื่อม วิธีการหลักได้แก่:

(1) การทดสอบแรงบิด: ใส่สลักเกลียวที่ตรงกันเข้าไปในน็อตที่เชื่อมแล้วใช้แรงบิดที่ระบุโดยใช้ประแจแรงบิด หากน็อตเชื่อมสี่เหลี่ยม M8 ไม่หมุนและจุดเชื่อมไม่ขาดก็ถือว่าผ่านคุณสมบัติ

(2) การทดสอบแรงผลักออก: ใช้แรงกดตามแนวแกนกับน็อตที่เชื่อม และบันทึกภาระการแตกหักสูงสุดโดยใช้เครื่องทดสอบอเนกประสงค์ การแตกหักควรเกิดขึ้นในวัสดุฐาน

(3) การตรวจสอบด้วยสายตา: ดำเนินการตรวจสอบด้วยสายตาเพื่อดูว่าน็อตเอียงหรือไม่ สัมผัสกับวัสดุแผ่นจนสุดหรือไม่ และมีการกระเด็นหรือรอยแตกร้าวหรือไม่ ในเวลาเดียวกัน ให้ใช้บล็อกเกจเพื่อตรวจสอบว่าเกลียวเสียรูปเนื่องจากการเชื่อมหรือไม่
